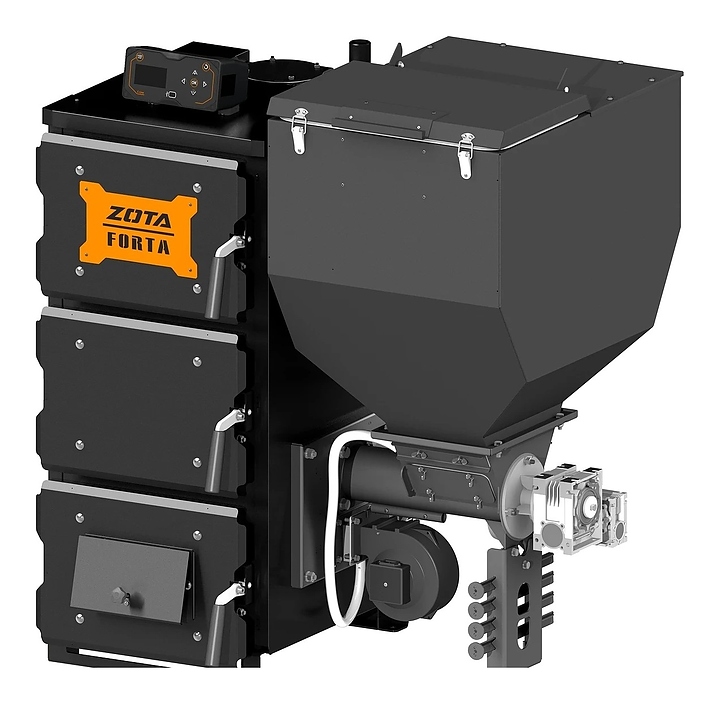

Котел отопительный твердотопливный Zota Forta-R 12

Автоматический твердотопливный котел Zota Forta-R 12 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, а также горячего водоснабжения при наличии бака косвенного нагрева. Котел состоит из топливного бункера с откидной крышкой и вертикально ориентированного рабочего корпуса из 3 секций: центральной – камеры загрузки (топки), верхней – прочистной с S-образным теплообменником и нижней для сбора золы, каждая секция имеет распашную дверь с поворотной рукояткой-фиксатором, зольная секция имеет дополнительную откидную поддувальную дверцу с ручкой для регулирования подъема, корпус оснащен 2 патрубками для теплоносителя: входным снизу и выходным сверху, сливным патрубком, 2 отверстиями для установки дымохода и болтом для заземления, контроллер – электронной панелью управления и информативным дисплеем индикации. Корпус котла выполнен из котловой стали с внешним антикоррозийным покрытием.

Комплектация:

• Комплект с контроллером Zota C-Line 200SFA
• Комплект подключения
• Горелка ретортная неповоротная и механизм подачи в сборе
• Центробежный вентилятор наддува в упаковке
• Шибер вентилятора с оттоком воздуха
• Опора механизма
• 7 штырей треугольных системы «Стоп уголь»
• Сапун
• Топливный бункер
• 2 газлифта без фурнитуры
• Прокладка бункера
• Зольный ящик
• Совок в сборе длиной 505 мм
• Кочерга длиной 533 мм
• Скребок для теплообменника длиной 725 мм
• Отражатель
• Набор крепежа:
  • 4 болта М6х16
  • 4 болта М6х20
  • 4 болта М8х28
  • 3 болта М8х30
  • 4 гайки самоконтрящиеся М8
  • 8 шайб М6
  • 8 шайб гроверных 6 мм
  • 3 шайбы М8
  • 4 шайбы М10
  • 4 гайки М10
  • 4 шайбы гроверные 10 мм
• Паспорта и инструкции по эксплуатации котла и контроллера
• Заводская упаковка, включая деревянную тару для бункера и механизма подачи

Особенности:

• Режимы работы:
  • Автоматический: автоматическая подача топлива из бункера
  • Ручной: ручная загрузка топлива в топку при установке опциональных колосников
• Высокий КПД
• Низкое аэродинамическое сопротивление
• Вместительный зольный ящик
• Низкая потребляемая мощность от питающей электрической сети
• Возможность работы от источника бесперебойного питания мощностью 600 В·А
• Продолжительное время работы от аккумуляторной батареи малой емкости
• Двойная защита мотор-редуктора от перегрузки
• Защита от перегрева: включение всех насосов независимо от выбранного режима работы при температуре теплоносителя свыше 85 °С
• Воздушная трубка для компенсации давления и предотвращения проникновения дымовых газов в топливный бункер
• Система «Стоп уголь» для быстрой очистки узла подачи
• Простое управление
• Возможность подключения блока трубчатых нагревателей (ТЭНБ) в качестве резервного источника нагрева теплоносителя
• Возможность работы полностью в ручном режиме при временном отключении электроэнергии с контролем температуры теплоносителя и воздуха в помещении с помощью шибера на двери зольника
• Возможность подключения комнатного термостата
• Возможность удаленного управления и мониторинга работы с расширенным функционалом через смартфон или планшет с помощью мобильного приложения при установке опциональных модуля GSM/WiFi и датчиков
• Возможность подключения опционального ТЭНа автоподжига (при работе на пеллетах)
• Удобство обслуживания:
  • Прочистной лючок на механизме подачи для извлечения посторонних предметов
  • Отсутствие необходимости замены масла в мотор-редукторе при эксплуатации в штатном режиме
• Универсальный монтаж компонентов для оптимизации пространства:
  • Установка бункера и механизма подачи топлива слева либо справа относительно корпуса
  • Вертикальная либо горизонтальная установка патрубка дымохода
  • Вертикальное либо горизонтальное положение мотор-редуктора
• Теплоизолированный и газоплотный корпус
• Регулируемые по высоте винтовые опоры механизма подачи
• Расширенная гарантия на корпус при регистрации на сайте производителя
• Допустимый вид топлива:
  • Автоматический режим:
    • Уголь орех бурый (БО) или длиннопламенный (ДО)
    • Пеллеты древесные
    • Пеллеты из лузги подсолнечника
  • Ручной режим:
    • Уголь орех бурый (БО) или длиннопламенный (ДО)
    • Уголь рядовой бурый (БР) или длиннопламенный (ДР)
    • Древесные брикеты
    • Дрова
• Класс котла: 4
• Степень защиты оболочки:
  • Котел: IP31
  • Контроллер: IP20
• Климатическое исполнение котла: УХЛ4.2
• Эргономичный дизайн

Дополнительные характеристики:

• Условия эксплуатации:
  • Диапазон температуры окружающей среды: от 5 до 40 °C
  • Максимальная относительная влажность при 20 / 25 °С: 60 / 80%
  • Параметры топлива: диаметр (длина) фракции / диапазон теплопроизводительности / влажность / зольность / минимальная температура загрузки / минимальная насыпная плотность / максимальное содержание мелкой фракции / средний расход на 1 кВт мощности с учетом КПД:
    • Уголь БО: от 20 до 50 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДО: от 20 до 50 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Уголь БР: от 50 до 300 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДР: от 50 до 300 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Пеллеты древесные: от 6 до 8 (от 15 до 40) мм / от 4150 до 4400 ккал/кг / 10% / 1,5% / 10 °С / 600 кг/м³ / 4% / 0,26 кг/ч
    • Пеллеты из лузги подсолнечника: от 6 до 8 (от 15 до 40) мм / от 3500 до 4400 ккал/кг / 10% / 3% / 10 °С / 600 кг/м³ / 4% / 0,3 кг/ч
    • Древесные брикеты: - / 4150 ккал/кг / 10% / 1,5% / 10 °С / - / - / 0,3 кг/ч
    • Дрова: - / 3000 ккал/кг / 40% / 1,5% / 15 °С / - / - / 0,4 кг/ч
  • Параметры теплоносителя:
    • Максимальная общая жесткость: 2 мг-экв/дм³
    • Диапазон Ph: от 6,5 до 8,5
    • Диапазон по индексу Ризнера: от 5,8 до 6,5
    • Максимальное содержание гликоля: 50%
  • Максимальное давление в контуре отопления / расчетное давление предохранительного клапана: 0,3 МПа​
  • Необходимое разрежение за котлом: 15 Па
  • Минимальная высота котельной:
    • С приточно-вытяжной вентиляций: 1800 мм
    • Без приточно-вытяжной вентиляции: 2200 мм
  • Минимальный зазор при монтаже:
    • Спереди: 1000 мм
    • Сзади и сбоку: 500 мм
  • Минимальная высота дымохода Ø120: 6000 мм
• Максимальная температура теплоносителя: 85 °C
• Максимальная концентрация выбросов:
  • Угарный газ (CO): 1000 мг/м³
  • Твердые частицы: 30 мг/м³
• Диапазон коэффициента избытка воздуха (α): от 1,4 до 2
• Полезная тепловая мощность:
  • Номинальная (Qном): 12 кВт
  • Минимальная (Qмин): 2 кВт
• Рассчетная нагрузка сети электропитания: 3 кВт
• Мощность электропитания:
  • Номинальная при работе при Qном с подключенным циркуляционным насосом: 0,5 кВт
  • Максимальная потребляемая при напряжении 230 В: 0,25 кВт
• Температура уходящих газов:
  • Qном: 150 °C
  • Qмин: 100 °C
• Диапазон разрежения за котлом:
  • При Qном: от 14 до 16 Па
  • При Qмин: от 9 до 11 Па
• Аэродинамическое сопротивление: 12 Па
• Расход воздуха:
  • При Qном: 18 м³/ч
  • При Qмин: 3 м³/ч
• Гидравлическое сопротивление:
  • При разности температур 10 °С: 33 кПа
  • При разности температур 20 °С: 23 кПа
• ​Расход теплоносителя:
  • При разности температур 10 °С: 1,1 м³/ч
  • При разности температур 20 °С: 0,6 м³/ч
• Максимальный уровень звукового давления (A): 80 дБ
• Ориентировочный расход топлива при Qном:
  • Уголь БО (Qн р =19,8 МДж/кг): 2,7 кг/ч
  • Уголь ДО (Qн р =25,92 МДж/кг): 2,1 кг/ч
  • Древесные брикеты (Qн р =17,28 МДж/кг): 3,1 кг/ч
  • Дрова (Qн р =12,24 МДж/кг): 4,4 кг/ч
  • Древесные пеллеты (Qн р=17,5 МДж/кг): 3,2 кг/ч
  • Пеллеты из лузги подсолнечника (Qн р=14,7 МДж/кг): 3,9 кг/ч
• Средняя длительность работы от полной загрузки соответственно виду топлива:
  • Уголь БО:
    • Qном: 59 ч
    • Qмин: 390 ч
  • Уголь ДО:
    • Qном: 75 ч
    • Qмин: 501 ч
  • Пеллеты древесные:
    • Qном: 43 ч
    • Qмин: 284 ч
  • Пеллеты из лузги подсолнечника:
    • Qном: 35 ч
    • Qмин: 233 ч
• Средний срок службы: 10 л.
• Срок расширенной гарантии на корпус прибора:
  • При наличии узла рециркуляции и использовании воды в качестве теплоносителя: 5 л.
  • При отсутствии узла рециркуляции или использования антифриза в качестве теплоносителя: 3 г.
• Срок гарантии на контроллер: 2 г.
• Масса нетто контролера: 2,5 кг
• Объем:
  • Теплоноситель в контуре котла: 63 л​
  • Камера сгорания: 37 л
  • Бункер: 210 л
  • Зольный ящик: 16 л
• Диаметр соединений входного и выходного патрубков теплоносителя (G): 1 1/4"
• Минимальный диаметр патрубка дымохода: 120 мм
• Габариты загрузочных отверстий:
  • Дверь бункера: 287х300 мм
  • Дверь топки: 365х272 мм
• Габариты корпуса контроллера:
  • Ширина: 311 мм
  • Глубина: 349 мм
  • Высота: 192 мм​

Опции (заказываются отдельно):

• Модуль для удаленного управления Zota GSM/WiFi GM3443320010
• Комплект колосников Forta NK4991110001
• Колосник чугунный 350х200 РУ-3 DU4991100131 (2 шт.)
• Колосник чугунный 350х50: DU4991100071
• Комплект подключения ТЭНБ 3 кВт (без кабеля) KT3443321003
• Комплект подключения ТЭНБ 6 кВт (без кабеля) KT3443321006
• Комплект подключения ТЭНБ 9 кВт (без кабеля) KT3443321009
• Присоединительный патрубок дымохода Ø120 PD4991100006
• Турбулизатор пластинчатый «Чистый воздух» 77х90 DU4991100589
• Комплект автоматического розжига топлива ZT4991100001
• Комплект пожарной безопасности топливопровода ZOTA ZO4931120001
• Датчик газов Pt1000
• Термостат комнатный беспроводной ZOTA ZT-20W Wi-Fi RT4218260004
• Термостат комнатный беспроводной ZOTA ZT-20W Wi-Fi OT+ RT4218260005
• Термостат комнатный беспроводной ZOTA ZT-02W RT4218260002
• Термостат комнатный ZOTA ZT-20H OT+ (питание только от сети) RT4218260006
• Термостат комнатный ZOTA ZT-02H RT4218260001
• Клапан приоритета бойлера ГВС ZOTA BPV PV4932000001
• Датчик температуры воздуха помещения-улицы (универсальный) DT4218700015
• Датчик бойлера ГВС, 2 м DT4218700026
• Надставка для увеличения объема бункера

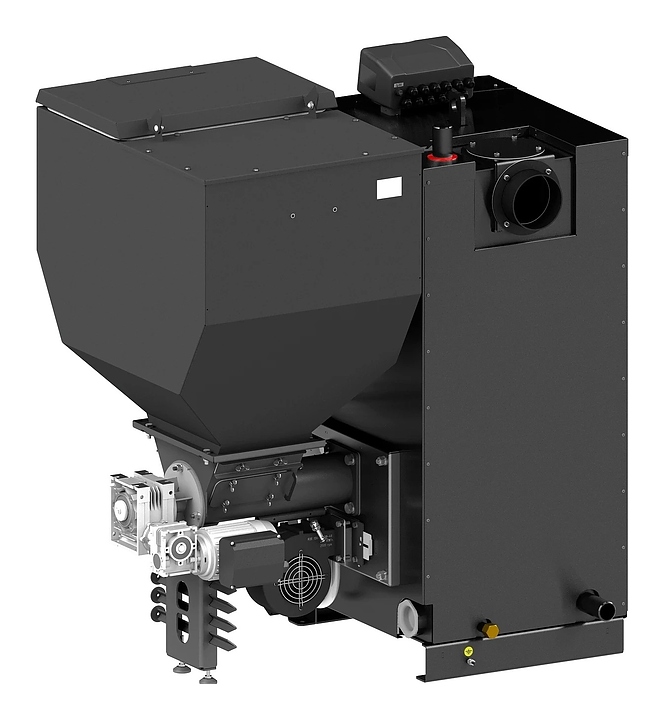

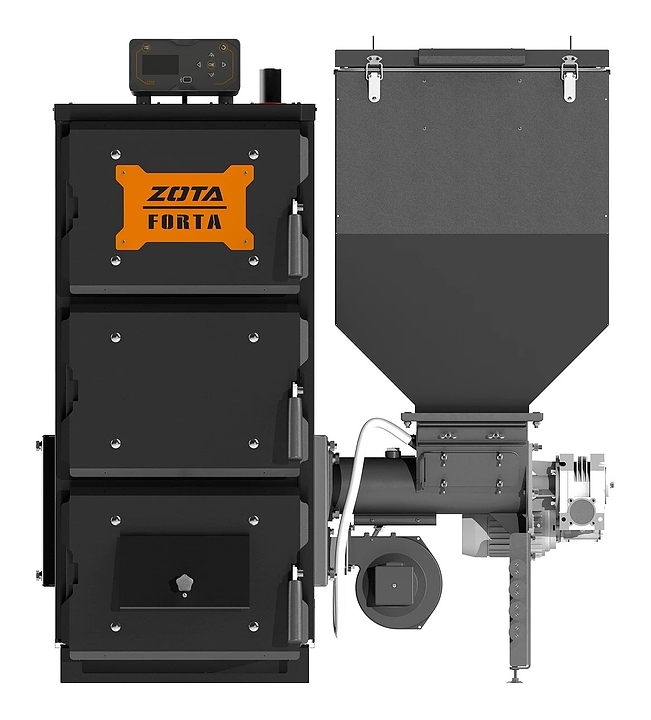

Внимание! На фото аналогичная модель другого размера.
