Котел отопительный твердотопливный Zota Bulat 45

Твердотопливный котел Zota Bulat 45 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, а также горячего водоснабжения при наличии бака косвенного нагрева. Вертикально ориентированный корпус состоит из 2 разделенных наклонными колосниками секций: нижней для сбора золы и камерой сгорания (топкой) с комбинированным теплообменником в верхней части и распашной шуровочной решеткой, каждая секция имеет распашную дверь с поворотной рукояткой-фиксатором и регулируемым замком, зольная секция имеет дополнительную откидную поддувальную дверцу с ручкой-фиксатором и ручкой для регулирования подъема, корпус оснащен расположенным на верхней панели патрубком подачи теплоносителя, расположенными на тыльной стенке патрубком обратки теплоносителя, сливным патрубком, фланцем для установки патрубка дымохода и болтом для заземления. Корпус выполнен из листовой стали с внешним антикоррозийным покрытием в комбинации черного и серого тонов, колосники и решетка – из чугуна.

Комплектация:

• 2 колосниковые решетки
• 5 шамотных кирпичей
• Зольный ящик
• Совок
• Кочерга
• Заглушка отверстия для тягорегулятора
• Заглушка отверстия для ТЭНБ
• Паспорт и инструкция по эксплуатации
• Заводская упаковка

Особенности:

• Регулируемый приток подачи первичного воздуха
• Система подачи вторичного воздуха
• Объемная топка с шахтной конструкцией, нижнее горение и использование шамотного кирпича для снижения скорости уходящих газов и эффективного дожига твердых частиц
• Длительная работа на одной загрузке
• Быстрый выход на режим номинальной мощности
• Аналоговый термоманометр на верхней панели для индикации давления и температуры и теплоносителя на выходе
• Возможность подключения блока трубчатых нагревателей (ТЭНБ) в качестве дополнительного источника нагрева теплоносителя с пультом управления
• Возможность установки автоматического тягорегулятора
• Возможность подключения комплекта автоматики для увеличения длительности горения с автоматическим контролем
• Возможность установки пеллетной горелки и работы в автоматическом режиме
• Теплоизолированный и газоплотный корпус
• Конструкция теплообменника с удобным доступом к поверхностям для очистки
• Прочистной люк на газоходе
• Допустимые виды топлива:
  • Уголь орех бурый (БО) или длиннопламенный (ДО)
  • Уголь рядовой бурый (БР) или длиннопламенный (ДР)
  • Древесные брикеты
  • Дрова
  • Угольные брикеты
• Климатическое исполнение: УХЛ4.2
• Эргономичный дизайн

Дополнительные характеристики:

• Условия эксплуатации:
  • Диапазон температуры окружающей среды: от 5 до 40 °C
  • Максимальная относительная влажность при 20 / 25 °С: 60 / 80%
  • Параметры топлива: диаметр фракции / диапазон теплопроизводительности / влажность / зольность / минимальная температура загрузки / минимальная насыпная плотность / максимальное содержание мелкой фракции / средний расход на 1 кВт мощности с учетом КПД:
    • Уголь БО: от 20 до 50 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДО: от 20 до 50 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Уголь БР: от 50 до 300 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДР: от 50 до 300 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Древесные брикеты: - / 4150 ккал/кг / 10% / 10% / 10 °С / - / - / 0,3 кг/ч
    • Дрова: - / 3000 ккал/кг / 23% / 40% / 15 °С / - / - / 0,4 кг/ч
    • Угольные брикеты: от 30 до 40 мм / 6000 ккал/кг / 2% / 1,5% / 10 °С / 650 кг/м³ / 4% / 0,19 кг/ч
  • Параметры теплоносителя:
    • Максимальная общая жесткость: 2 мг-экв/дм³
    • Диапазон Ph: от 6,5 до 8,5
    • Диапазон по индексу Ризнера: от 5,8 до 6,5
    • Максимальное содержание гликоля: 50%
  • Максимальное давление в контуре отопления / расчетное давление предохранительного клапана: 0,3 МПа​
  • Необходимое разрежение за котлом: 32 Па
  • Минимальная высота котельной:
    • С приточно-вытяжной вентиляций: 1800 мм
    • Без приточно-вытяжной вентиляции: 2200 мм
  • Минимальный зазор при монтаже:
    • Спереди: 1250 мм
    • Сзади и сбоку: 500 мм
  • Минимальная высота дымохода диаметром 180 мм: 9000 мм
• Максимальная температура теплоносителя: 85 °C
• Максимальная температура выбросов:
  • При Qном: 350 °C
  • При Qмин: 150 °C
• Концентрация выбросов угарного газа (СО) при концентрации кислорода (O₂) 10%: 0,5%
• Полезная тепловая мощность:
  • Номинальная (Qном): 45 кВт
  • Минимальная (Qмин): 12 кВт
• Диапазон разрежения за котлом:
  • При Qном: от 33 до 35 Па
  • При Qмин: от 22 до 24 Па
• Аэродинамическое сопротивление: 27 Па
• Расход воздуха:
  • При Qном: 67,5 м³/ч
  • При Qмин: 18 м³/ч
• ​Средний расход теплоносителя:
  • При разности температур 10 °С: 4,3 м³/ч
  • При разности температур 20 °С: 2,2 м³/ч
• Ориентировочный расход топлива при Qном:
  • Уголь бурый (19,8 МДж/кг): 10,5 кг/ч
  • Уголь длиннопламенный (25,92 МДж/кг): 8 кг/ч
  • Дрова (12,24 МДж/кг): 17 кг/ч
  • Древесные брикеты (17,28 МДж/кг): 12 кг/ч
• Средняя длительность работы от полной загрузки соответственно виду топлива:
  • Уголь бурый:
    • Qном: 11,9 ч
    • Qмин: 39,7 ч
  • Уголь длиннопламенный:
    • Qном: 16,1 ч
    • Qмин: 53,8 ч
• Средний срок службы: 10 л.
• Объем:
  • Теплоноситель в контуре котла: 99 л​
  • Топочное пространство: 205 л
  • Зольный ящик: 30 л
• Диаметр соединений входного и выходного патрубков теплоносителя (G): 1 1/2"
• Диаметр сливного патрубка: 1/2"
• Диаметр соединения дымохода: 180 мм
• Габариты загрузочного отверстия: 530х260 мм
• Глубина топки: 420 мм
• Длина совка: 655 мм
• Длина кочерги: 1003 мм
• Габариты шамотных кирпичей: 110х130 мм
• Габариты колосников: 520х200 мм

Опции (заказываются отдельно):

• Колосник 520х100 РУ-П-2 чугунный (DU4991100075)
• Комплект подключения ТЭНБ 2" 3 кВт (без кабеля) (KT3443321003)
• Комплект подключения ТЭНБ 2" 6 кВт (без кабеля) (KT3443321006)
• Комплект подключения ТЭНБ 2" 9 кВт (без кабеля) (KT3443321009)
• Пульт управления ПУ ЭВТ-И1 для ТЭНБ (PU3443320009)
• Кабель соединительный медный (4 мм², 2000 мм)
• Регулятор тяги Regulus RT4Z (19009)
• Комплект автоматики TurboSet (TS4932000006)
• Пеллетная горелка Ray-25 с бункером и механизмом подачи (RY4938001025)
• Пеллетная горелка Fox-25 с бункером и механизмом подачи (ZF4938000025)
• Пеллетная горелка Fox-43 с бункером и механизмом подачи (ZF4938000043)
• Патрубок дымохода. Ø180 (PD4991100002)

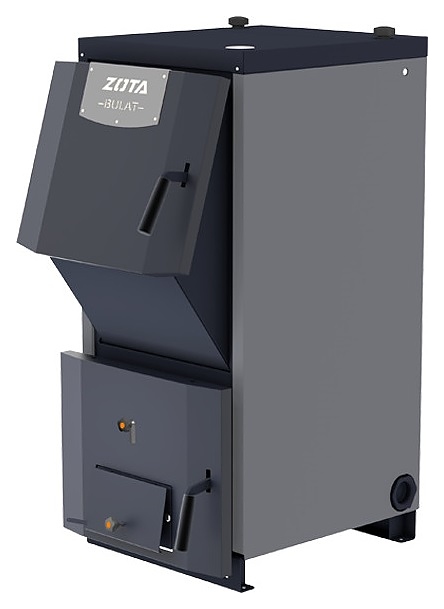

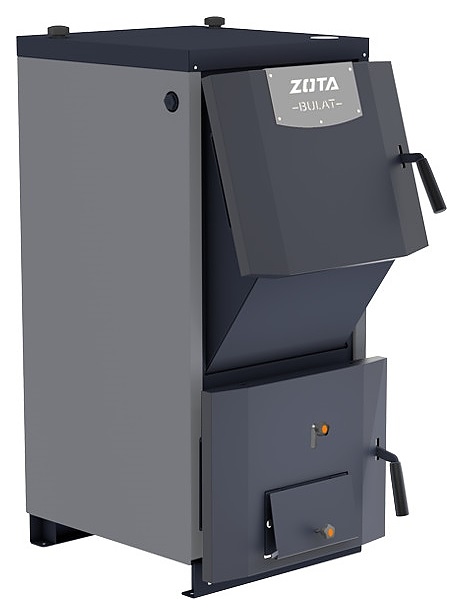

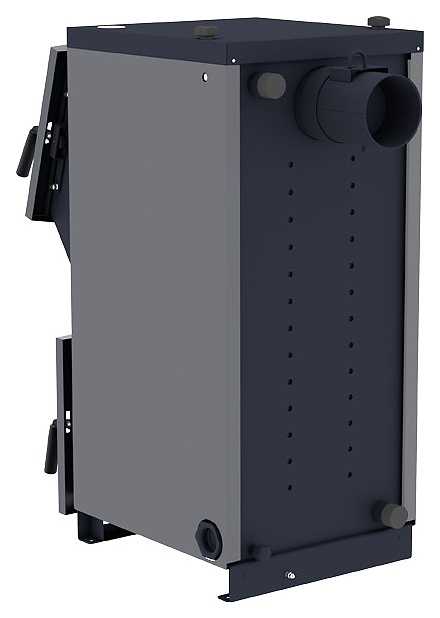

Внимание! На фото аналогичная модель другого размера.
