Котел отопительный твердотопливный Zota Тополь-ВК 16

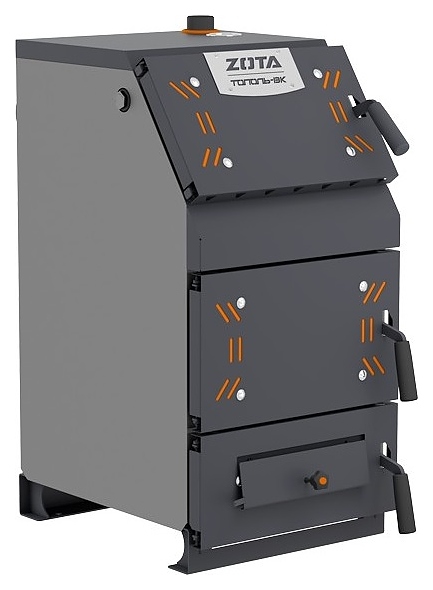

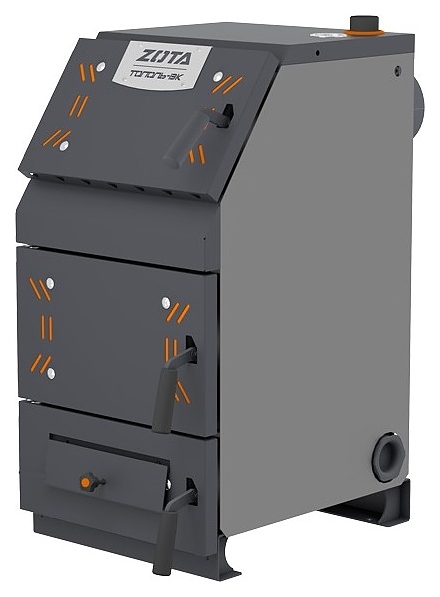

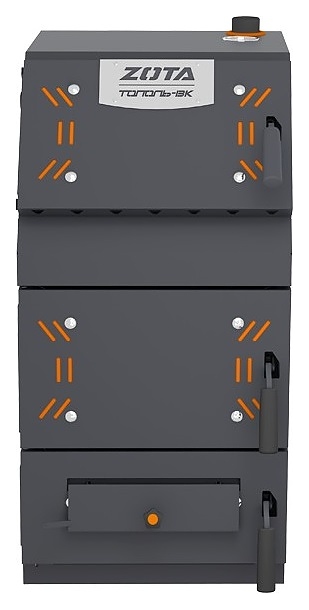

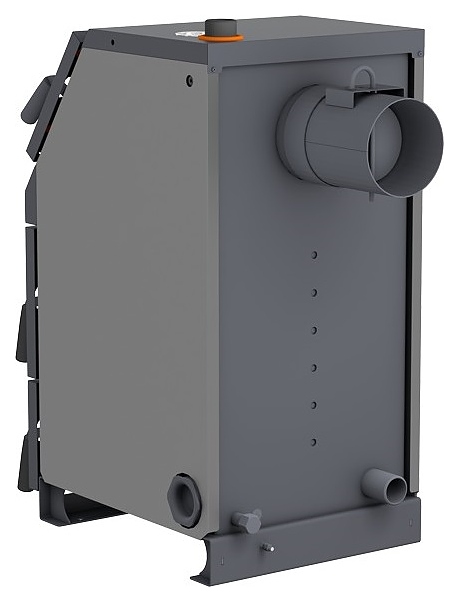

Твердотопливный котел Zota Тополь-ВК 16 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, а также горячего водоснабжения при наличии бака косвенного нагрева. Вертикально ориентированный корпус состоит из 3 секций: верхней загрузочно-прочистной с наклонным фронтом и горизонтальным трехходовым теплообменником увеличенной площади в тыльной части за съемной заслонкой, центральной – камерой сгорания (топкой) с распашной шуровочной решеткой и нижней для сбора золы, каждая секция имеет распашную дверь с поворотной рукояткой-фиксатором, зольная секция имеет дополнительную откидную поддувальную дверцу с ручкой-фиксатором для регулирования подъема, корпус оснащен расположенным на верхней панели патрубком подачи теплоносителя, расположенными на тыльной стенке патрубком обратки теплоносителя, сливным патрубком, фланцем для установки патрубка дымохода и болтом для заземления. Корпус выполнен из листовой стали с усиленными ребрами жесткости панелями и внешним антикоррозийным покрытием в серых тонах, изоляция – из базальтового картона, колосники – из конструкционной стали марки 09Г2С.

Комплектация:

• Зольный ящик
• Совок
• Кочерга
• Заглушка отверстия тягорегулятора
• Заглушка отверстия для ТЭНБ
• Паспорт и инструкция по эксплуатации
• Заводская упаковка

Особенности:

• Водонаполненные колосники из цельнотянутой трубки треугольного сечения для удобства обслуживания и минимизации образования спеков при использовании спекаемого топлива
• Регулируемый приток подачи первичного воздуха
• Аналоговый термометр на верхней панели для индикации температуры теплоносителя на выходе
• Объемная топка для длительной работы на одной загрузке
• Возможность подключения блока трубчатых нагревателей (ТЭНБ) в качестве дополнительного источника нагрева теплоносителя с пультом управления
• Возможность установки автоматического тягорегулятора
• Возможность подключения комплекта автоматики для увеличения длительности горения с автоматическим контролем
• Возможность установки газовой или пеллетной горелки на месте шуровочной решетки
• Теплоизолированный и газоплотный корпус
• Прочистной лючок на газоходе для удобства удаления сажи
• Допустимый вид топлива:
  • Уголь орех бурый (БО) или длиннопламенный (ДО)
  • Уголь рядовой бурый (БР) или длиннопламенный (ДР)
  • Древесные брикеты
  • Дрова
  • Угольные брикеты
• Климатическое исполнение: УХЛ4.2
• Эргономичный дизайн

Дополнительные характеристики:

• Условия эксплуатации:
  • Диапазон температуры окружающей среды: от 5 до 40 °C
  • Максимальная относительная влажность при 20 / 25 °С: 60 / 80%
  • Параметры топлива: диаметр фракции / диапазон теплопроизводительности / влажность / зольность / минимальная температура загрузки / минимальная насыпная плотность / максимальное содержание мелкой фракции / средний расход на 1 кВт мощности с учетом КПД:
    • Уголь БО: от 20 до 50 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДО: от 20 до 50 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Уголь БР: от 50 до 300 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДР: от 50 до 300 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Древесные брикеты: - / 4150 ккал/кг / 10% / 10% / 10 °С / - / - / 0,3 кг/ч
    • Дрова: - / 3000 ккал/кг / 23% / 40% / 15 °С / - / - / 0,4 кг/ч
    • Угольные брикеты: от 30 до 40 мм / 6000 ккал/кг / 2% / 1,5% / 10 °С / 650 кг/м³ / 4% / 0,19 кг/ч
  • Параметры теплоносителя:
    • Максимальная общая жесткость: 2 мг-экв/дм³
    • Диапазон Ph: от 6,5 до 8,5
    • Диапазон по индексу Ризнера: от 5,8 до 6,5
    • Максимальное содержание гликоля: 50%
  • Максимальное давление в контуре отопления / расчетное давление предохранительного клапана: 0,3 МПа​
  • Необходимое разрежение за котлом: 15 Па
  • Минимальная высота котельной:
    • С приточно-вытяжной вентиляций: 1800 мм
    • Без приточно-вытяжной вентиляции: 2200 мм
  • Минимальный зазор при монтаже:
    • Спереди: 1250 мм
    • Сзади и сбоку: 500 мм
  • Минимальная высота дымохода диаметром 150 мм: 5000 мм
• Максимальная температура теплоносителя: 85 °C
• Максимальная температура выбросов:
  • При Qном: 350 °C
  • При Qмин: 150 °C
• Концентрация выбросов угарного газа (СО) при концентрации кислорода (O₂) 10%: 0,5%
• Полезная тепловая мощность:
  • Номинальная (Qном): 16 кВт
  • Минимальная (Qмин): 5 кВт
• Диапазон разрежения за котлом:
  • При Qном: от 14 до 16 Па
  • При Qмин: от 8 до 12 Па
• Аэродинамическое сопротивление: 10 Па
• Расход воздуха:
  • При Qном: 24 м³/ч
  • При Qмин: 7 м³/ч
• ​Средний расход теплоносителя:
  • При разности температур 10 °С: 1,5 м³/ч
  • При разности температур 20 °С: 0,8 м³/ч
• Ориентировочный расход топлива при Qном:
  • Уголь бурый (19,8 МДж/кг): 3,4 кг/ч
  • Уголь длиннопламенный (25,92 МДж/кг): 2,6 кг/ч
  • Дрова (12,24 МДж/кг): 5,5 кг/ч
  • Древесные брикеты (17,28 МДж/кг): 3,9 кг/ч
  • Угольные брикеты (24,84 МДж/кг): 2,7 кг/ч
• Средняя длительность работы от полной загрузки соответственно виду топлива:
  • Уголь бурый:
    • Qном: 4,4 ч
    • Qмин: 13,4 ч
  • Уголь длиннопламенный:
    • Qном: 5,8 ч
    • Qмин: 17,5 ч
• Средний срок службы: 10 л.
• Объем:
  • Теплоноситель в контуре котла: 38 л​
  • Топочное пространство: 39 л
  • Зольный ящик: 7 л
• Диаметр соединений входного и выходного патрубков теплоносителя (G): 1 1/2"
• Диаметр сливного патрубка: 1/2"
• Диаметр соединения дымохода: 150 мм
• Габариты загрузочной двери: 310х195 мм
• Глубина топки: 396 мм
• Длина совка: 505 мм
• Длина кочерги: 533 мм
• Ширина шуровочной решетки: 546 мм

Опции (заказываются отдельно):

• Комплект подключения ТЭНБ 3 кВт (без кабеля) (KT3443321003)
• Комплект подключения ТЭНБ 6 кВт (без кабеля) (KT3443321006)
• Комплект подключения ТЭНБ 9 кВт (без кабеля) (KT3443321009)
• Пульт управления ПУ ЭВТ-И1 для ТЭНБ
• Кабель соединительный медный (4 мм², 2000 мм)
• Регулятор тяги Regulus RT4Z (19009)
• Пеллетная горелка Fox
• Адаптер горелки Fox-25 (AD4931121007)
• Комплект автоматики TurboSet (TS4932000006)
• Патрубок дымохода Ø150 (PD4991100001)

Внимание! На фото аналогичная модель другого размера.
