Котел отопительный Zota Forta-15

Автоматический твердотопливный котел Zota Forta-15 предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией, а также горячего водоснабжения приналичии бака косвенного нагрева. Котел состоит из топливного бункера с откидной крышкой и вертикально ориентированного рабочего корпуса из 3 секций: центральной – камерой загрузки (топкой), верхней – прочистной с S-образным теплообменником и нижней для сбора золы, каждая секция имеет распашную дверь с поворотной рукояткой-фиксатором, зольная секция имеет дополнительную откидную поддувальную дверцу с ручкой для регулирования подъема, корпус оснащен 2 патрубками для теплоносителя: входным снизу и выходным сверху, сливным патрубком, 2 отверстиями для установки дымохода и болтом для заземления, контроллер – электромеханической панелью управления и информативным дисплеем индикации с подсветкой. Кожухи выполнены из листовой стали с внешним антикоррозийным покрытием черного цвета, лоток горелки – из нержавеющей стали, рассекатель – из чугуна.

Комплектация:

• Комплект с контроллером ДомАвтоматика DM320
• Комплект подключения
• Горелка лоткового типа
• Одношнековый механизм подачи с мотор-редуктором
• Центробежный вентилятор наддува
• Рассекатель
• Присоединительный патрубок дымохода
• Зольный ящик
• Совок в сборе длиной 505 мм
• Кочерга длиной 533 мм
• Скребок для теплообменника длиной 725 мм
• Шланг армированный
• Уплотнительная прокладка бункера резиновая
• Уплотнительная прокладка вентилятора
• Уплотнительная прокладка механизма горелки
• Заглушка отверстия для ТЭНБ
• Заглушка оверстия для установки горелки
• Набор крепежа:
• Набор крепежа:
  • 4 шайбы С.12 ГОСТ 11371-78
  • 4 болта М6х20 ГОСТ 7798-70
  • 4 болта М8х25 ГОСТ 7798-70
  • 4 болта М12х35 ГОСТ 7798-70
  • 4 винта 2-3x1x12 ГОСТ 10618-80
  • 4 гайки самоконтрящиеся М8 DIN 985
  • 4 шайбы 6 65Г ГОСТ 6402-70
  • 4 шайбы 12 65Г ГОСТ 6402-70
  • 4 шайбы С.6 ГОСТ 11371-78
  • 8 шайб С.8 ГОСТ 11371-78
  • Отвертка шлицевая
• Паспорта и инструкциии по эксплуатации котла и контроллера
• Заводская упаковка, включая деревянную тару для бункера и механизма подачи

Особенности:

• Режимы работы:
  • Автоматический: автоматическая подача топлива из бункера
  • Ручной: ручная загрузка топлива в топку при установке опциональных колосников
• Контроллер:
  • Разъемы:
    • Выходные каналы подключения управления:
      • Шнек
      • Вентилятор
      • Насос ЦО ( центрального отопления)
      • Насос ГВС (горячего водоснабжения)
    • Датчики контроля параметров системы:
      • Температура ЦО
      • Температура ГВС
      • Температура шнека
      • Термик (аварийный датчик перегрева)
      • Закрытие топливного бункера (опция)
    • Вход для подключения комнатного термостата
  • Режимы управления:​
    • Классический: использование пользовательских настроек длительности подачи топлива и мощности вентилятора
    • Адаптивный AirFlow: топливосберегающее автоматическое регулирование длительности подачи топлива и мощности вентилятора в зависимости от установленных параметров и фактически достигнутой температуры в системе ЦО и ГВС
  • Регулировка параметров с помощью поворотно-нажимного переключателя и кнопки возврата
  • Цифровая индикация заданной и фактической температуры ЦО и ГВС в градусах Цельсия, мощности вентилятора и уровня бункера в процентах
  • Символьная индикация запуска и остановки компонентов
  • Защита от перегрева: включение всех насосов независимо от выбранного режима работы при температуре теплоносителя свыше 85 °С
  • ​Модуль реверса (тока) шнека для защиты от заклинивания и выхода из строя мотор-редуктора
• Высокий КПД
• Низкое аэродинамическое сопротивление
• Вместительный зольный ящик
• Низкая потребляемая мощность от питающей электрической сети
• Возможность работы от источника бесперебойного питания мощностью 600 В·А
• Продолжительное время работы от аккумуляторной батареи малой емкости
• Простое управление
• Защита от заклинивания шнека мотор-редуктора с помощью сменной шпонки с защитным колпачком
• Воздушная трубка для компенсации давления и предотвращения проникновения дымовых газов в топливный бункер
• Гильза для установки датчика системы охлаждения топливопривода
• Возможность подключения блока трубчатых нагревателей (ТЭНБ) в качестве резервного источника нагрева теплоносителя
• Возможность работы полностью в ручном режиме при временном отключении электроэнергии с контролем температуры теплоносителя и воздуха в помещении с помощью шибера на двери зольника
• Возможность удаленного управления и мониторинга работы, включая погодозависмое и по расписанию, через смартфон или планшет с помощью мобильного приложения при установке опциональных контроллера (DM350) и датчиков
• Удобство обслуживания:
  • Прочистной лючок на механизме подачи для извлечения посторонних предметов
  • Отсутствие необходимости замены масла в мотор-редукторе при эксплуатации в штатном режиме
• Универсальный монтаж компонентов для оптимизации пространства:
  • Установка бункера и механизма подачи топлива слева либо справа относительно корпуса
  • Вертикальная либо горизонтальная становка патрубка дымохода
  • Вертикальное либо горизонтальное положение мотор-редуктора
• Теплоизолированный и газоплотный корпус
• Регулируемые по высоте винтовые опоры механизма подачи
• Расширенная гарантия на корпус при регистрации на сайте производителя
• Допустимый вид топлива:
  • Автоматический режим:
    • Уголь орех бурый (БО) или длиннопламенный (ДО)
  • Ручной режим:
    • Уголь орех бурый (БО) или длиннопламенный (ДО)
    • Уголь рядовой бурый (БР) или длиннопламенный (ДР)
    • Древесные брикеты
    • Дрова
• Класс котла: 4
• Степень защиты оболочки:
  • Котел: IP31
  • Контроллер: IP40
• Климатическое исполнение:
  • Котел: УХЛ4.2
  • Контроллер: УХЛ3.1
• Эргономичный дизайн

Дополнительные характеристики:

• Условия эксплуатации:
  • Диапазон температуры окружающей среды: от 5 до 40 °C
  • Максимальная относительная влажность при 20 / 25 °С: 60 / 80%
  • Параметры топлива: диаметр фракции / диапазон теплопроизводительности / влажность / зольность / минимальная температура загрузки / минимальная насыпная плотность / максимальное содержание мелкой фракции / средний расход на 1 кВт мощности с учетом КПД:
    • Уголь БО: от 20 до 50 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДО: от 20 до 50 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Уголь БР: от 50 до 300 мм / от 4750 до 5000 ккал/кг / 23% / 10% / 10 °С / 650 кг/м³ / 4% / 0,23 кг/ч
    • Уголь ДР: от 50 до 300 мм / от 6250 до 6500 ккал/кг / 25% / 15% / 10 °С / 650 кг/м³ / 4% / 0,2 кг/ч
    • Древесные брикеты: - / 4150 ккал/кг / 10% / 1,5% / 10 °С / - / - / 0,3 кг/ч
    • Дрова: - / 3000 ккал/кг / 40% / 1,5% / 15 °С / - / - / 0,4 кг/ч
  • Параметры теплоносителя:
    • Максимальная общая жесткость: 2 мг-экв/дм³
    • Диапазон Ph: от 6,5 до 8,5
    • Диапазон по индексу Ризнера: от 5,8 до 6,5
    • Максимальное содержание гликоля: 50%
  • Рассчетная нагрузка сети электропитания: 3 кВт
  • Максимальное давление в контуре отопления / расчетное давление предохранительного клапана: 0,3 МПа​
  • Необходимое разрежение за котлом: 18 Па
  • Минимальная высота котельной:
    • С приточно-вытяжной вентиляций: 1800 мм
    • Без приточно-вытяжной вентиляции: 2200 мм
  • Минимальный зазор при монтаже:
    • Спереди: 1000 мм
    • Сзади и сбоку: 500 мм
  • Минимальная высота дымохода:
    • Ø120 мм: 6000 мм
    • Ø150 мм: 5000 мм
• Максимальная температура теплоносителя: 85 °C
• Максимальная концентрация выбросов:
  • Угарный газ (CO): 1000 мг/м³
  • Твердые частицы: 30 мг/м³
• Диапазон коэффициента избытка воздуха (α): от 1,4 до 2
• Полезная тепловая мощность:
  • Номинальная (Qном): 15 кВт
  • Минимальная (Qмин): 2,5 кВт
• Мощность электропитания:
  • Номинальная при работе при Qном с подключенным циркуляционным насосом: 0,5 кВт
  • Максимальная потребляемая при напряжении 230 В: 0,25 кВт
  • Вентилятор: 0,083 кВт
  • Мотор-редуктор: 0,09 кВт
• Диапазон разрежения за котлом:
  • При Qном: от 17 до 19 Па
  • При Qмин: от 11 до 13 Па
• Аэродинамическое сопротивление: 14 Па
• Расход воздуха:
  • При Qном: 22,5 м³/ч
  • При Qмин: 3,8 м³/ч
• Гидравлическое сопротивление:
  • При разности температур 10 °С: 35 кПа
  • При разности температур 20 °С: 25 кПа
• ​Расход теплоносителя:
  • При разности температур 10 °С: 1,4 м³/ч
  • При разности температур 20 °С: 0,7 м³/ч
• Максимальный уровень звукового давления (A): 80 дБ
• Средняя длительность работы от полной загрузки соответственно виду топлива:
  •  Уголь БО:
    • Qном: 46 ч
    • Qмин: 310 ч
  • Уголь ДО:
    • Qном: 61 ч
    • Qмин: 405 ч
• Средний срок службы: 10 л.
• Срок расширенной гарантии на корпус прибора:
  • При наличии узла рециркуляции и использовании воды в качестве теплоносителя: 5 л.
  • При отсутствии узла рециркуляции или использования антифриза в качестве теплоносителя: 3 г.
• Срок гарантии на контроллер: 2 г.
• Масса нетто контролера: 1,9 кг
• Объем:
  • Теплоноситель в контуре котла: 57 л​
  • Камера сгорания: 60 л
  • Бункер: 210 л
  • Зольный ящик: 25 л
• Диаметр соединений входного и выходного патрубков теплоносителя (G): 1 1/4"
• Диаметр патрубка дымохода: 120 мм
• Габариты загрузочных отверстий:
  • Дверь бункера: 287х300 мм
  • Дверь топки: 365х272 мм
• Габариты корпуса контроллера:
  • Ширина: 180 мм
  • Глубина: 230 мм
  • Высота: 100 мм​

Опции (заказываются отдельно):

• Контроллер для удаленного управления ДомАвтоматика ДМ350
• Комплект колосников Forta NK4991110001
• Комплект подключения ТЭНБ 3 кВт (без кабеля) KT3443321003
• Комплект подключения ТЭНБ 6 кВт (без кабеля) KT3443321006
• Комплект подключения ТЭНБ 9 кВт (без кабеля) KT3443321009
• Присоединительный патрубок дымохода Ø150 PD4991100001
• Комплект пожарной безопасности топливопровода ZOTA ZO4931120001
• Узел стоп-уголь: решетка из 4 параллельно устанавливаемых штырей для перекрытия подачи топлива из бункера при аварийных ситуациях
• Надставка для бункера объемом 100 л

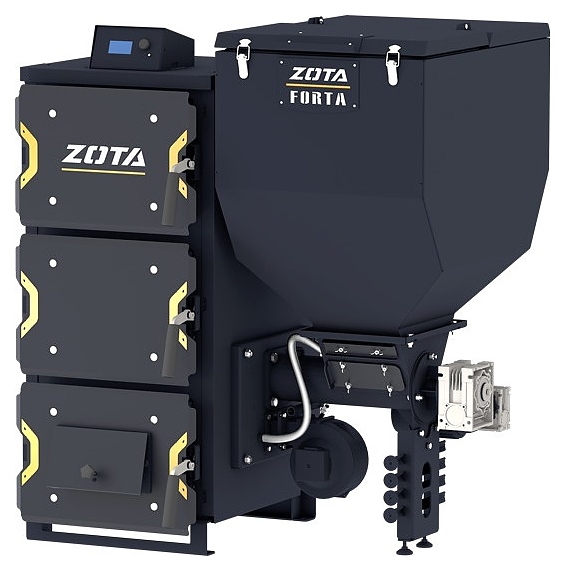

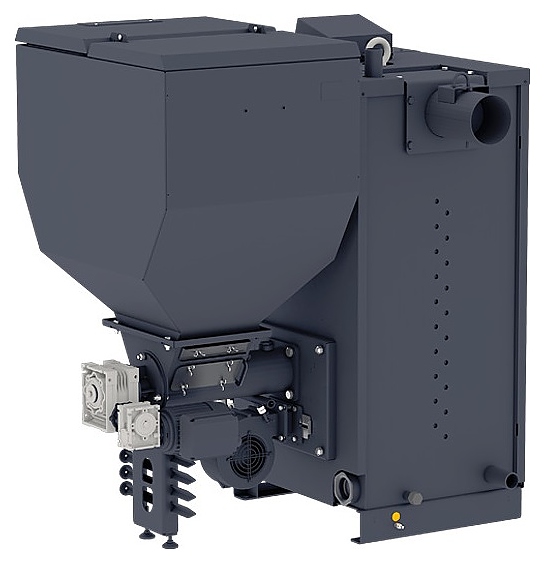

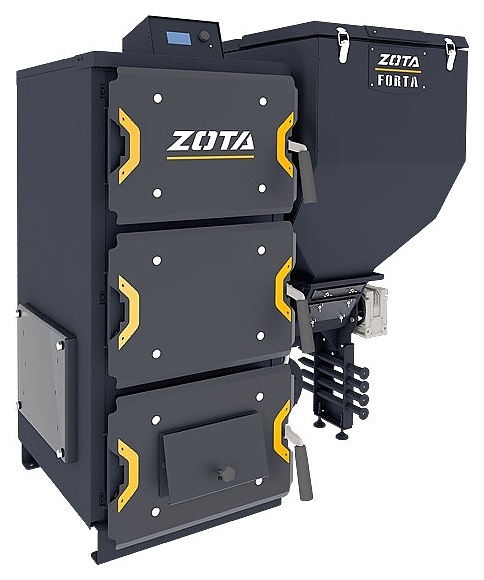

Внимание! На фото аналогичная модель другого размера.
